收費站視頻監控系統
工程描述：
一．需求描述
1.1 客戶需求
經濟的發展，不僅加快了高速公路建設的步伐，而且對系統的要求也越來越高。作為高速公路四大機電工程中之一的收費系統，目前是國內高速公路機電工程應用的核心，也是效益發揮最大、最為成熟的系統。
收費站視頻監控系統用于交通監控、收費狀況監控、交通信息和氣象信息的采集、分析、發布以及交通疏導。對交通量、車速、惡劣天氣等可在系統中設定報警值，實際采集的數據超標時，系統自動報警提示。另外，系統對關鍵設備具有自動診斷功能，也體現本系統的智能性。
收費站視頻監控系統主要對公路、橋梁、隧道等收費站的整體運行狀況和收費區域，一般主要監控收費站進出廣場車輛出入情況，監控收費車道上收費亭內工作人員狀態，監控報警投訴點，對這些區域的視頻圖像進行7*24不間斷監控和錄像，建立收費站視頻監控系統主要目的是為了杜絕工作人員徇私舞弊、監督工作人員服務態度，以保證國家收費體系健康，提高收費系統整體水平。
1.2 標準依據
《民用閉路電視系統工程技術規范》GB50198-94
《安防視頻監控系統技術要求》GA/T 367-2001
《中國電氣裝置安裝工程施工及驗收規范》GBJ232-90.92
《安全防范系統驗收規則》GA 308-2001
二．系統架構
2.1 系統總體結構

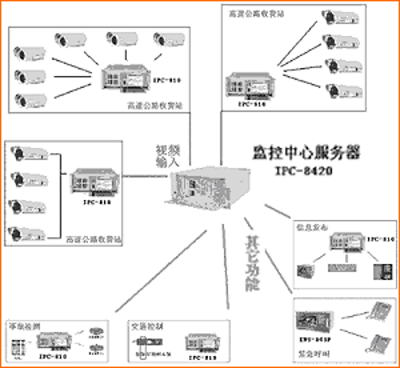

圖2-1 收費站視頻監控系統結構圖
收費站視頻監控系統由監控點前端設備、視頻傳輸網絡、監控客戶端、中心管理認證平臺、視頻分發平臺構成。
2.2系統組成
2.2.1監控點前端設備
監控點前端設備是以攝像機、音視頻編解碼設備為主的音視頻采集編碼功能模塊，攝像機主要對收費站廣場進行全方位監控，對收費站車輛出入通道、收費站收費亭內收費員工作區、收費站報警投訴點、收費站財務室、倉庫等重要場所的視頻采集，對于收費站廣場監控，屬于開闊區域，可選擇高清晰帶云臺攝像機，可隨時根據需要調整視頻方向和攝像機倍數焦距，進行細微處的監控，對于收費站車輛出入車道、收費亭內工作區等定點監控點，可選擇固定角度高清晰槍機，對于辦公大樓財務室/倉庫、生活區可選擇半球或普通攝像機，即可滿足監控需求。
視頻編碼壓縮設備，可根據實際需要和監控點視頻通道數量進行選擇，對于重要的場所，對視頻圖像質量要求高的地方，可選擇編碼能力強的網絡視頻服務器，目前網絡視頻編碼已經可以達到D1（720×576）清晰度，對于監控點內視頻通道多的場所，可選擇多通道網絡視頻服務器，目前可選多通道設備有4通道、8通道、16通道、32通道（機架式）。
系統還包含了氣象信息采集、發布單元，對氣象狀況進行采集綜合天氣預報，將信息發送在收費站入口可變情報板、和交通樞紐車輛較多的路段，以提醒過往車輛根據天氣變化調整安全行車速度行駛。
2.2.2視頻監控網絡架構
收費站在建設初期均敷設了通信光纖以架構收費站通信系統，網絡視頻監控網絡可基于收費站已有內部網絡進行傳輸，在內部網絡上劃分視頻監控專用VLAN，與加油站辦公網絡互不影響，具有很高的經濟性。
2.2.3視頻監控終端
視頻監控終端可分為收費站監控中心客戶端PC、監控中心電視墻系統/投影大屏、領導便攜終端、WEB終端幾種形式。
監控客戶端PC和領導便攜監控終端為同一種監控方式，只要在PC和便攜機上安裝監控終端軟件，保證網絡暢通，即可對前端監控點視頻進行實時監控，監控室電視墻/投影大屏則需要通過網絡視頻解碼器將網絡數字視頻解碼輸出為模擬的視頻信號，再接入電視墻系統或投影大屏上。
2.2.4中心管理認證平臺
中心管理平臺作為系統管理服務核心，對接入的視頻設備、系統用戶、監控客戶端帳號進行管理和認證，對設備和用戶進行授權、分部門、分級別授權，建立大容量存儲陣列對前端設備的錄像進行中心存儲，建立文件服務器，提供錄像文件的下載和錄像檢索、回放。
管理平臺將星型分布的諸多收費站組建成為一個完整的系統，上級管理部門可在監控中心對下屬收費站的所有攝像機進行操控。
2.2.5視頻分發平臺
視頻分發平臺對視頻監控客戶端和監控點視頻數據進行調度和分發，對于都在前端的監控點和終端，經過分發平臺的調度，視頻數據可不經過中心管理平臺，直接做個通路傳輸，可有效緩解監控視頻數據對網絡的壓力，。
三．功能概述
3.1.視頻監控功能
■視頻監控功能
用戶可在客戶端PC、監控中心電視墻對各監控點進行監視，進而了解貨檢情況和進度、服務大廳工作人員工作狀況，系統支持單畫面、多畫面功能，支持字符疊加功能，用戶可在客戶端PC上對前端圖像質量進行設置，效果實時體現。
■錄像存儲、檢索、回放、下載功能
所有監控點的視頻均實時錄像，存儲于硬盤錄像機，收費站監控室工作人員可在本地網絡內對硬盤錄像機上設置錄像的各監控點錄像進行檢索、回放和下載。上級交通管理監控中心可通過預留的通信鏈路接入該收費站局域網，連接硬盤錄像機進行檢索回放下載等操作。
■用戶管理功能
系統內用戶分級別、分域管理，不同級別用戶的權利不同，在系統內所能進行的操作也不同，增加系統的安全性。
■系統日志管理功能
系統對用戶的登陸、退出及監控系統上的各種操作均有日志記載功能，方便以后日志查詢。
3.2報警及報警聯動
系統支持對各種常開常閉開關量報警信號的接入，也有報警通信接口可接入多種報警主機，對于接收到的報警信號，可按照客戶需要啟動各種聯動方案，比如預置點的調用，聲光報警、110電話聯動等聯動方案。
3.3 WEB服務功能
系統上傳鏈路基于標準的TCP/IP協議，可在局域網、廣域網和無線網絡上進行操作，系統可架構WEB瀏覽平臺，使用普通的IE瀏覽器，就可以在局域網內任意地點實現即時監控或訪問。
3.4 電子地圖功能
對收費站管理路段建立電子地圖，可以將分布在公路、橋梁、隧道上監控點和報警單元的位置在電子地圖上準確的標注下來，每個攝像機的位置可以根據實際的場景預先設定預置位，用戶可在電子地圖上對各監控點快速的進行操作。
四．性能規格
4.1視頻監控性能
視頻編碼器須支持ADSL、LAN、NAT、專網多種網絡接入方式。
視頻編碼符合MPEG4或H.264編碼格式,圖像質量達到4CIF(704×576)，幀率不小于25幀/秒。
語音編碼符合G.711/G.722標準，可雙向語音，
支持云鏡控制，兼容多種主流云臺控制協議，云鏡控制延遲不大于200ms。
4.2中心管理平臺性能
中心管理平臺硬件工作穩定，支持熱插拔雙機熱備冗余機制，保證系統不間斷工作。
中心管理平臺軟件運行穩定，無內存泄露和宕機現象。
硬盤錄像機設備工作穩定，性能以其說明書為準。
4.3前端設備性能
攝像機、網絡視頻服務器工作穩定，無故障工作時間不小于1000小時。
