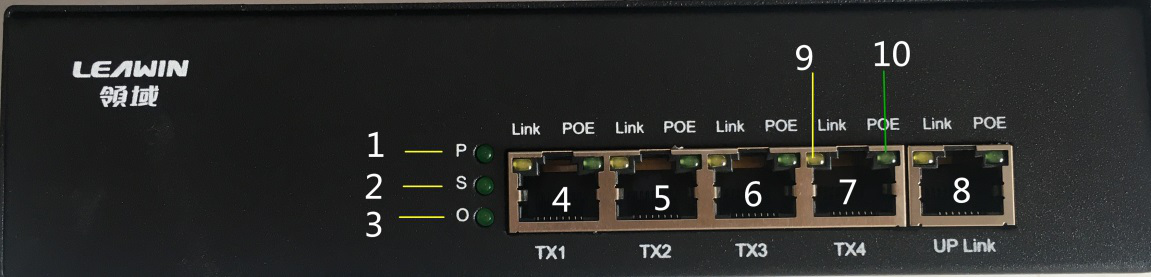

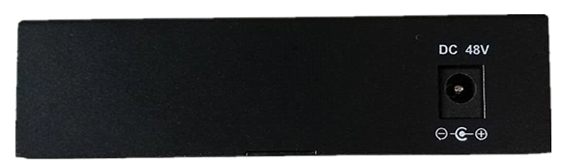

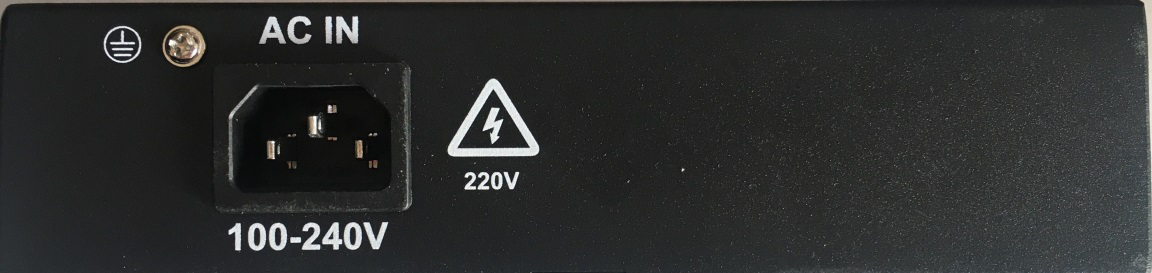

1. 電源指示燈
2. 系統運行燈
3. 備用指示燈
4. 連接網橋(24V供電POE)
5. 連接網橋(24V供電POE)
6. 連接網橋(24V供電POE)
7. 連接網橋(24V供電POE)
8. 上聯電口(連接數據)
9. 狀態指示燈(黃色)
10. 工作指示燈(綠色)
指示燈 面標標示 指示燈顏色 狀態 定義 電源指示燈 P 綠色 亮 POE交換機通電 滅 POE交換機未通電 狀態指示燈 LINKn 黃色 亮 以太網鏈路建立 閃爍 端口正在接收/發送數據 滅 以太網鏈路未建立/未連接 POE工作指示燈 POEn 綠色 亮 POE輸出工作正常 閃爍 POE輸出異常(過載/短路) 滅 POE無輸出
