LW-IGG5104P-D24 全POE交換機
工業網絡(luò )交換機，24V直流供電POE交換機
-

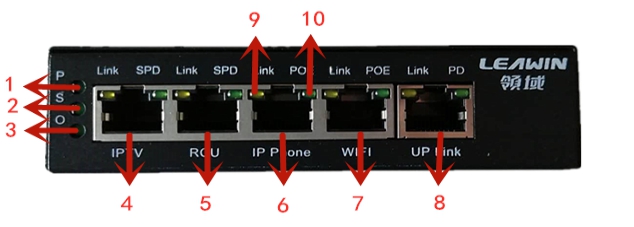

1. 電源指示燈
2. 系統運行燈
3. 備用指示燈
4. 連接攝像機（48V供電POE）
5. 連接攝像機（48V供電POE）
6. 連接攝像機（48V供電POE）
7. 連接攝像機（48V供電POE）
8. 上聯口連接網橋（24V供電POE）
9. 狀態指示燈（黃色）
10. 工作指示燈（綠色）
指示燈 面標標示 指示燈顏色
狀態定義 電源指示燈 P 綠色 亮 POE交換機通電 滅 POE交換機未通電 狀態指示燈 LINKn 黃色 亮 以太網鏈路建立 閃爍 端口正在接收/發送數據 滅 以太網鏈路未建立/未連接 POE工作指示燈 POEn 綠色 亮 POE輸出工作正常 閃爍 POE輸出異常（過載/短路） 滅 POE無輸出
